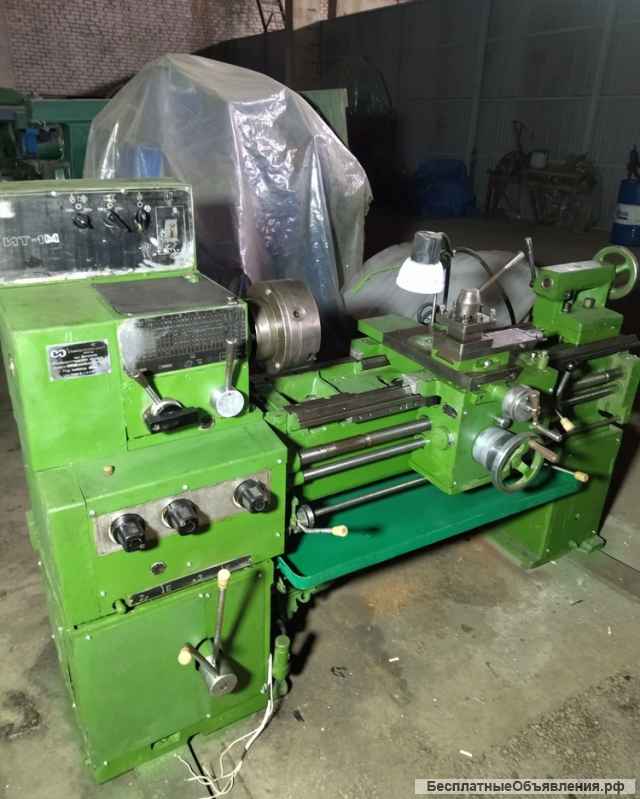

ИТ-1М Cтанок токарно-винторезный универсальный продам
Станки в хорошем рабочем состоянии, проведена ревизия, продаю с проверкой в работе.
Специализированные токарно-винторезные станки облегченного типа моделей ИТ-1М, предназначены для выполнения разнообразных токарных и винторезных работ в патроне, на план шайбе и в центрах.
На станке осуществляются обточка, расточка, торцовка, сверление и нарезание метрической, дюймовой, модульной и питчевой резьбы.
При наличии специальных приспособлений на станках можно производить фрезерование плоскостей, шпоночных и других пазов, расточку небольших корпусных деталей, наружное и внутреннее шлифование.
Принцип работы и особенности конструкции станка ИТ-1М
Класс точности станков Н по ГОСТ 8 82Е.
Станина станка литой конструкции, коробчатой формы с поперечными ребрами. Для возможности обработки изделий диаметром до 550 мм в станине имеется выемка со вставленным в нее мостиком.

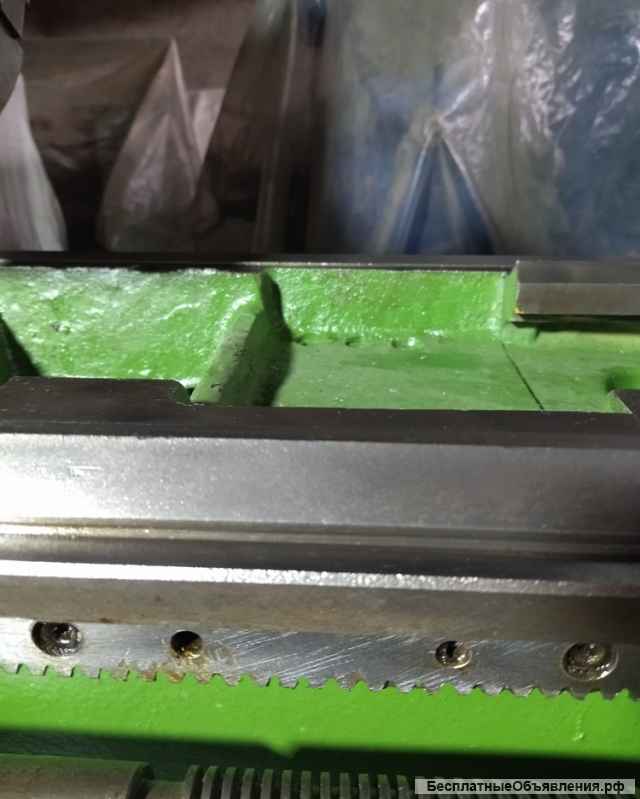

Две призматические и две плоские направляющие подвергнуты термообработке с последующей шлифовкой.
В передней бабке размещен шпиндельный узел, звено увеличения шага, реверс резьбы и подачи, а также привод движения сменных зубчатых колес и коробки подач.
В опорах шпинделя применены: в передней двухрядный роликоподшипник с регулируемым радиальным зазором, в задней радиальный шарикоподшипник.
Шпиндель имеет двенадцать частот вращения.
Для обточки конических поверхностей с малой конусностью корпус задней бабки смещается в поперечном направлении относительно оси станка в обе стороны по направляющему зубу.
Смазка станка производится с помощью плунжерного насоса, установленного на корпусе передней бабки.
Технические данные и характеристики станка ИТ-1М
Класс точности по ГОСТ 8-82 Н
Наибольший диаметр заготовки над станиной, мм 400
- над суппортом, мм 225
- над выемкой в станине, мм 550
Наибольшая длина заготовки (РМЦ), мм 1000
Диаметр сквозного отверстия в шпинделе, мм 38
Наибольший диаметр прутка, мм 36
Число ступеней частот прямого вращения шпинделя 12
Частота прямого вращения шпинделя, об/мин (скоростей шпинделя) 18.1250 (12)
Размер внутреннего конуса в шпинделе по ГОСТ 13214-67 Морзе 5
Конец шпинделя по ГОСТ 12593-72 6к
Торможение шпинделя есть
Подачи
Наибольшая длина хода каретки от руки, мм 900, 1300
Наибольший поперечный ход суппорта, мм 235
Перемещение суппорта на одно деление лимба при поперечном движении, мм 0,05
Наибольший ход верхнего суппорта (резцовые салазки), мм 135
Перемещение резцовых салазок на одно деление лимба, мм 0,05
Число ступеней продольных подач 50
Пределы рабочих подач продольных, мм/об (число ступеней) 0,05.6 (50)
Число ступеней поперечных подач 50
Пределы рабочих подач поперечных, мм/об (число ступеней) 0,025.3 (50)
Скорость быстрых перемещений суппорта, м/мин нет
Пределы шагов нарезаемых резьб метрических, мм 0,25.112
- резьб дюймовых 56.1
- резьб модульных 0,25.56
- резьб питчевых 56.1
Выключающие упоры при продольном движении нет
Выключающие упоры при поперечном движении нет
Защита от перегрузки при продольном движении есть
Блокировка рукояток от одновременного включения есть
Наибольшее перемещение пиноли, мм 90
Перемещение бабки поперек оси центров, мм ± 10
Внутренний конус, мм Морзе 4
Кол-во электродвигателей на станке 2
Электродвигатель главного привода М1, кВт 3
- насоса охлаждения М2, кВт 0,12
Габариты станка (РМЦ=1000), мм 2165 х 960 х 1500
Масса станка, кг 1140
И много других станков.
Специализированные токарно-винторезные станки облегченного типа моделей ИТ-1М, предназначены для выполнения разнообразных токарных и винторезных работ в патроне, на план шайбе и в центрах.
На станке осуществляются обточка, расточка, торцовка, сверление и нарезание метрической, дюймовой, модульной и питчевой резьбы.
При наличии специальных приспособлений на станках можно производить фрезерование плоскостей, шпоночных и других пазов, расточку небольших корпусных деталей, наружное и внутреннее шлифование.
Принцип работы и особенности конструкции станка ИТ-1М
Класс точности станков Н по ГОСТ 8 82Е.
Станина станка литой конструкции, коробчатой формы с поперечными ребрами. Для возможности обработки изделий диаметром до 550 мм в станине имеется выемка со вставленным в нее мостиком.
Две призматические и две плоские направляющие подвергнуты термообработке с последующей шлифовкой.
В передней бабке размещен шпиндельный узел, звено увеличения шага, реверс резьбы и подачи, а также привод движения сменных зубчатых колес и коробки подач.
В опорах шпинделя применены: в передней двухрядный роликоподшипник с регулируемым радиальным зазором, в задней радиальный шарикоподшипник.
Шпиндель имеет двенадцать частот вращения.
Для обточки конических поверхностей с малой конусностью корпус задней бабки смещается в поперечном направлении относительно оси станка в обе стороны по направляющему зубу.
Смазка станка производится с помощью плунжерного насоса, установленного на корпусе передней бабки.
Технические данные и характеристики станка ИТ-1М
Класс точности по ГОСТ 8-82 Н
Наибольший диаметр заготовки над станиной, мм 400
- над суппортом, мм 225
- над выемкой в станине, мм 550
Наибольшая длина заготовки (РМЦ), мм 1000
Диаметр сквозного отверстия в шпинделе, мм 38
Наибольший диаметр прутка, мм 36
Число ступеней частот прямого вращения шпинделя 12
Частота прямого вращения шпинделя, об/мин (скоростей шпинделя) 18.1250 (12)
Размер внутреннего конуса в шпинделе по ГОСТ 13214-67 Морзе 5
Конец шпинделя по ГОСТ 12593-72 6к
Торможение шпинделя есть
Подачи
Наибольшая длина хода каретки от руки, мм 900, 1300
Наибольший поперечный ход суппорта, мм 235
Перемещение суппорта на одно деление лимба при поперечном движении, мм 0,05
Наибольший ход верхнего суппорта (резцовые салазки), мм 135
Перемещение резцовых салазок на одно деление лимба, мм 0,05
Число ступеней продольных подач 50
Пределы рабочих подач продольных, мм/об (число ступеней) 0,05.6 (50)
Число ступеней поперечных подач 50
Пределы рабочих подач поперечных, мм/об (число ступеней) 0,025.3 (50)
Скорость быстрых перемещений суппорта, м/мин нет
Пределы шагов нарезаемых резьб метрических, мм 0,25.112
- резьб дюймовых 56.1
- резьб модульных 0,25.56
- резьб питчевых 56.1
Выключающие упоры при продольном движении нет
Выключающие упоры при поперечном движении нет
Защита от перегрузки при продольном движении есть
Блокировка рукояток от одновременного включения есть
Наибольшее перемещение пиноли, мм 90
Перемещение бабки поперек оси центров, мм ± 10
Внутренний конус, мм Морзе 4
Кол-во электродвигателей на станке 2
Электродвигатель главного привода М1, кВт 3
- насоса охлаждения М2, кВт 0,12
Габариты станка (РМЦ=1000), мм 2165 х 960 х 1500
Масса станка, кг 1140
И много других станков.
