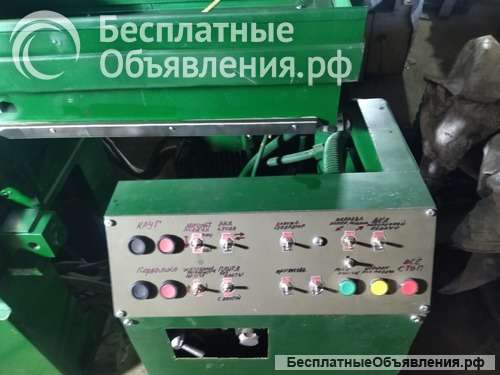

Станок шлифовальный ОШ22 4Н5 (3Е711В) высокой точности продам
ОШ22 4Н5 (3Е711В) станок плоскошлифовальный с горизонтальным шпинделем высокой точности, в хорошем рабочем состоянии, проведена ревизия, продаю с проверкой в работе

Производитель плоскошлифовального станка ОШ22 4Н5 Оршанский станкостроительный завод Красный борец

Универсальный плоскошлифовальный станок высокой точности с горизонтальным шпинделем и крестовым столом ОШ22 4Н5 предназначен для шлифования поверхностей периферией круга. В определенных границах возможна обработка поверхностей, расположенных под углом 90° к зеркалу стола.

Плоскошлифовальный станок ОШ22 4Н5 предназначен для шлифования плоских поверхностей различных изделий, закрепленных на зеркале стола, магнитной или электромагнитной плите или в приспособлении. В пределах, допустимых кожухом, возможно шлифование пазов и фасонных поверхностей.

С применением различных приспособлений возможно профильное шлифование различных деталей. Точность профиля при этом зависит от метода заправки профиля круга и от применяемого приспособления для крепления деталей.
Неплоскостность и непараллельность обработанных поверхностей образца размерами 120 х 240 мм не более 0,004 мм.
Класс точности станка В по ГОСТ 8 77. Шероховатость обработанной поверхности Ra 0,16 мкм.

Конструктивные особенности плоскошлифовального станка ОШ22 4Н5
На станке возможна работа по циклу, включающему черновые и чистовые подачи, выход на размер, выхаживание. Все переключения сопровождаются световой сигнализацией. Настройка осуществляется двухпредельным датчиком.
Пыль и шлам смываются охлаждающей жидкостью, затем отделяются магнитным сепаратором, фильтром-транспортером и сбрасываются в лоток.

Класс точности по ГОСТ 8-82 В
Наибольшие размеры обрабатываемых изделий (длина х ширина х высота), мм 630 х 200 х 375
Наибольшая высота обрабатываемых изделий при наибольшем диаметре шлифовального круга, мм 325
Наибольшая высота обрабатываемых изделий при наименьшем диаметре шлифовального круга, мм 375
Расстояние от оси шпинделя до зеркала стола, мм 500
Наибольшая масса обрабатываемых изделий, кг 220
Точностные параметры, максимально достигаемые на образце-изделии
Размер образца-изделия, мм 380 х 120 х 80
плоскостность, мкм 4
параллельность, мкм 5
шероховатость поверхности, обработанной периферией шлифовального круга, Ra 0,16
Перпендикулярность траектории поперечного перемещения стола к направлению его продольного перемещения, мкм 25
Рабочий стол станка
Размеры рабочей поверхности стола (длина х ширина), мм 630 х 200
Наибольшее ручное продольное перемещение стола, мм 700
Скорость продольного перемещения стола (бесступенчатое регулирование), м/мин 2..35
Суппорт стола. Механизм поперечной подачи стола
Наибольшее ручное поперечное перемещение стола/ автоматическое, мм 250/ 245
Автоматическая поперечная подача на каждый ход стола (бесступенчатое регулирование), мм 0,3..30
Ускоренное перемещение крестового суппорта стола, м/мин 1,5
Шлифовальная головка. Шлифовальный круг
Размеры шлифовального круга, мм 250 х 40 х 76
Наибольшая скорость резания, м/с 35
Цена деления лимба маховика вертикального перемещения, мм 0,002
Цена деления лимба тонкой вертикальной подачи, мм 0,0005
Автоматическая подача вертикального перемещения (ступенчатая с шагом 0,002), мм 0,08..0,002
Электрооборудование и привод станка
Электродвигатель привода шпинделя шлифовального круга, кВт 4 М1
Электродвигатель гидропривода стола, кВт 3,0 М2
Общая установленная мощность всех электродвигателей, кВт 8,09
Габариты и масса станка
Габарит станка (длина х ширина х высота), мм 2000 х 1770 х 1920
Масса станка, кг 2550
