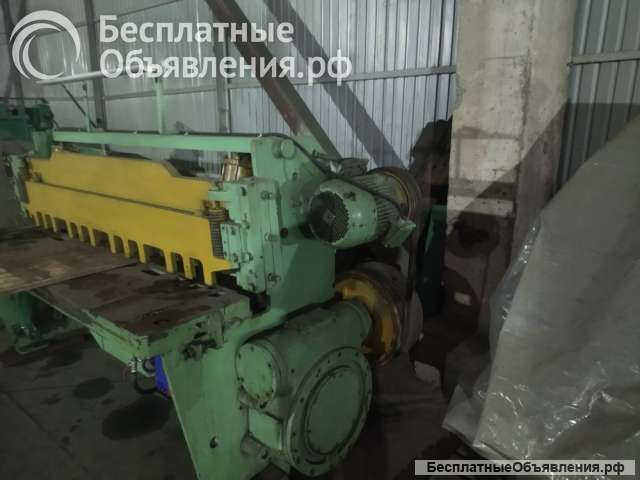

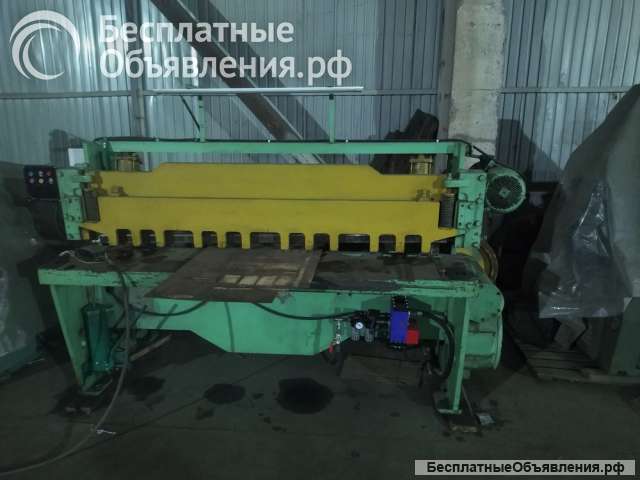

Гильотина НД3318Г 6,3Х2000 мм продам
Гильотина НД3318Г , в хорошем рабочем состоянии, проведена ревизия, Новая электрика продаю с проверкой в работе.
Ножницы гильотинные НД3318Г разработаны в 1977 году и серийно выпускались с 1979 года. Разработчик Азовский ПО КПО, Донпрессмаш г. Азов.
Кривошипные листовые ножницы (гильотинные) с наклонным ножом НД3318Г предназначены для холодной резки листового материала с пределом прочности ?BP < = 500 МПа (50 кгс/мм2) и с наибольшими размерами поперечного сечения 6,3 х 2000 мм
Возможна резка неметаллических листовых материалов, исключающих быстрое затупление режущих кромок ножей и растрескивание вырезаемой заготовки.
Станина ножниц цельносварная, что увеличивает жесткость конструкции и снижает трудоемкость изготовления. Она состоит из двух стоек, стола и стяжки. В стойках выполнены расточки, в которых установлен на подшипниках качения кривошипный вал с шатунами.
Привод ножниц от электродвигателя, закрепленного на поворотной плите, через клиноременную передачу на приводной вал редуктора и далее на кривошипный вал.
Редуктор выполнен в виде агрегатного узла и состоит из двух ступеней зубчатой передачи.
Муфта-тормоз пневматическая, фрикционная, многодисковая, смонтирована на входном конце вала редуктора.
Механизм реза состоит из прижимной и ножевой балок. Прижимная балка качающейся (консольной) конструкции: в ее прямолинейных направляющих движется ножевая балка. Прижимная и ножевая балки связаны между собой рычажной системой, которая соединена с приводом ножниц. В верхней частя прижимной балки установлены винтовые упоры, служащие для возврата ее в верхнее положение.
Ножевая балка снабжена пневматическими уравновешивателями, смонтированными в кронштейнах, закрепленных на станине.
Механизм заднего упора закреплен на ножевой балке и состоит из двух ходовых винтов, по которым перемещаются ползушки, с закрепленной (шарнирно) упорной планкой.
Габарит , мм 3125 х 1520 х 1550
Масса, кг 4320
Гильотина НД3318г
Наибольшая толщина разрезаемого листа при ? BP 50 кг/мм , мм 6,3
Наибольшая длина разрезаемых листов в мм, мм 2000
Число холостых ходов ножа в минуту не менее 60
Число ходов ножа прирезке материала наибольших размеров, мин-1 25
Угол наклона подвижного ножа в градусах 74
Ход ножа, мм 1°30'
Ширина отрезаемого листа по заднему упору, мм 630
Число режущих кромок ножа 4
Размеры стола, мм 495 х 2350
Расстояние между стойками в свету, мм 2270
Высота стола над уровнем пола, мм 900
Максимальное усилие реза, кН
Усилие прижима, кН 630
Режимов работы 4
Тип муфты-тормоза УВ3132
Электродвигатель, кВт (об/мин) 8,5 (1390)
И много других станков.
Ножницы гильотинные НД3318Г разработаны в 1977 году и серийно выпускались с 1979 года. Разработчик Азовский ПО КПО, Донпрессмаш г. Азов.
Кривошипные листовые ножницы (гильотинные) с наклонным ножом НД3318Г предназначены для холодной резки листового материала с пределом прочности ?BP < = 500 МПа (50 кгс/мм2) и с наибольшими размерами поперечного сечения 6,3 х 2000 мм
Возможна резка неметаллических листовых материалов, исключающих быстрое затупление режущих кромок ножей и растрескивание вырезаемой заготовки.
Станина ножниц цельносварная, что увеличивает жесткость конструкции и снижает трудоемкость изготовления. Она состоит из двух стоек, стола и стяжки. В стойках выполнены расточки, в которых установлен на подшипниках качения кривошипный вал с шатунами.
Привод ножниц от электродвигателя, закрепленного на поворотной плите, через клиноременную передачу на приводной вал редуктора и далее на кривошипный вал.
Редуктор выполнен в виде агрегатного узла и состоит из двух ступеней зубчатой передачи.
Муфта-тормоз пневматическая, фрикционная, многодисковая, смонтирована на входном конце вала редуктора.
Механизм реза состоит из прижимной и ножевой балок. Прижимная балка качающейся (консольной) конструкции: в ее прямолинейных направляющих движется ножевая балка. Прижимная и ножевая балки связаны между собой рычажной системой, которая соединена с приводом ножниц. В верхней частя прижимной балки установлены винтовые упоры, служащие для возврата ее в верхнее положение.
Ножевая балка снабжена пневматическими уравновешивателями, смонтированными в кронштейнах, закрепленных на станине.
Механизм заднего упора закреплен на ножевой балке и состоит из двух ходовых винтов, по которым перемещаются ползушки, с закрепленной (шарнирно) упорной планкой.
Габарит , мм 3125 х 1520 х 1550
Масса, кг 4320
Гильотина НД3318г
Наибольшая толщина разрезаемого листа при ? BP 50 кг/мм , мм 6,3
Наибольшая длина разрезаемых листов в мм, мм 2000
Число холостых ходов ножа в минуту не менее 60
Число ходов ножа прирезке материала наибольших размеров, мин-1 25
Угол наклона подвижного ножа в градусах 74
Ход ножа, мм 1°30'
Ширина отрезаемого листа по заднему упору, мм 630
Число режущих кромок ножа 4
Размеры стола, мм 495 х 2350
Расстояние между стойками в свету, мм 2270
Высота стола над уровнем пола, мм 900
Максимальное усилие реза, кН
Усилие прижима, кН 630
Режимов работы 4
Тип муфты-тормоза УВ3132
Электродвигатель, кВт (об/мин) 8,5 (1390)
И много других станков.
