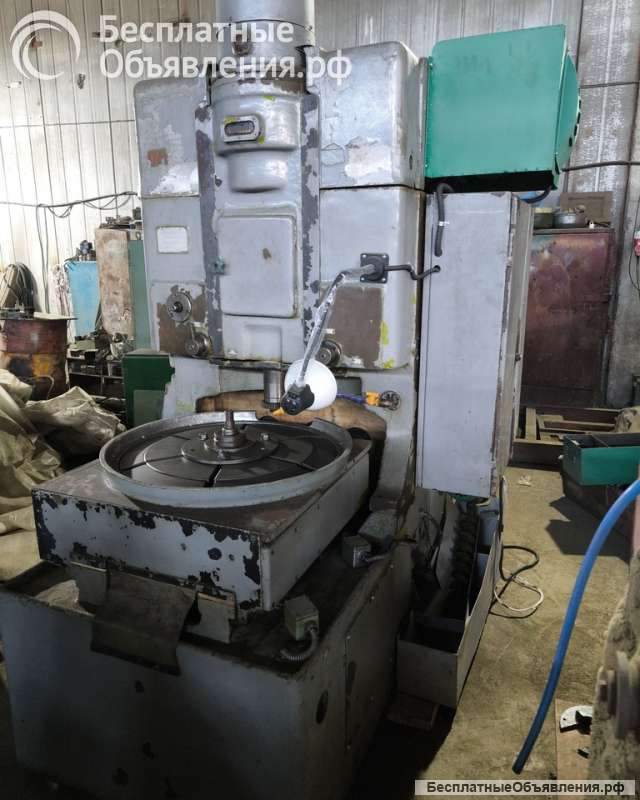

Станок зубодолбежный гидравлический 5140 универсальный полуавтомат продам
5140 Станок зубодолбежный вертикальный гидравлический универсальный полуавтомат в хорошем рабочем состоянии, проведена ревизия, продаю с проверкой в работе
Габаритные размеры и масса станка
Габаритные размеры (длина х ширина х высота), мм 17250 х 1250 х 2350
Масса станка 4200
Универсальный гидравлический зубодолбежный станок полуавтомат 5140 предназначен для высокопроизводительного нарезания прямых и косых зубьев цилиндрических зубчатых колес с наружным и внутренним зацеплением. Ввиду малого перебега долбяка станок приспособлен для нарезания блоков зубчатых колес. Нарезание зубьев осуществляется круговыми модульными долбяками методом обкатки инструмента и изделия.
Простота наладки полуавтомата дает возможность использовать его в условиях единичного и серийного производства.
Жесткая стойка соединена со станиной, по горизонтальным направляющим которой перемещается стол, несущий нарезаемое колесо. В суппорте расположен долбяк, совершающий возвратно-поступательное движение и отскок при обратном ходе на величину 0,45 мм.
Стружка с рабочего пространства удаляется шнековым транспортером, приводимым в действие от отдельного привода через редуктор.
Высокая жесткость станины исключает возможность возникновения вибраций при переменной динамической нагрузке. Станок обеспечивает обработку в один, два и три прохода с автоматическим изменением режимов резания на чистовом проходе.
На полуавтомате 5140 можно обрабатывать изделия как из черных, так и цветных металлов.
Станок 5140 работает по методу обкатки, где в процессе нарезания зубьев воспроизводятся движения пары цилиндрических зубчатых колес. Работу одного колеса выполняет зуборезный долбяк, а второго заготовка.
Наибольший модуль нарезаемого колеса, мм 8
Наибольший диаметр нарезаемых цилиндрических прямозубых колес 500
Наибольшая ширина нарезаемого венца (длина нарезки), мм 100
Наибольший угол спирального зуба, град 35
Наибольшее расстояние от оси долбяка (шпинделя, штосселя) до оси стола (планшайбы), мм 0..355
Расстояние от зеркала стола (планшайбы) до торца шпинделя, мм 75..225
Расстояние от пола до поверхности планшайбы, мм 855
Суппорт. Шпиндель (штоссель) долбяка
Наибольшее перемещение шпинделя, мм 150
Наибольший ход долбяка (шпинделя), мм 125
Наибольший диаметр устанавливаемого долбяка, мм 100
Пределы чисел двойных ходов долбяка в минуту 65..450
Круговая подача инструмента, мм/дв.ход 0,025..0,1
Радиальная подача инструмента, мм/дв.ход 0,003..0,525
Число радиальных подач инструмента 21
Диаметр оправки под долбяк, мм 31,743; 44,443
Конец шпинделя для крепления инструмента Морзе 5
Рабочий стол (планшайба)
Диаметр фланца рабочего стола (планшайбы), мм 500
Диаметр отверстия в шпинделе рабочего стола, мм 110A
Наибольший ход рабочего стола, мм 355
Наибольший отход стола от режущей кромки инструмента во время холостого хода, мм 0,45
Быстрое перемещение стола, м/мин 1,5
Быстрое вращение стола, об/мин 2,5
Цена деления лимба установки межцентрового расстояния, мм 0,01
Автоматический подвод есть
Автоматический останов есть
Количество электродвигателей на станке 4
Электродвигатель главного привода, кВт (об/мин) 1,1
Электродвигатель привода быстрого вращения стола, кВт (об/мин) 0,18
Электродвигатель насоса гидропривода, кВт (об/мин) 0,27
Электродвигатель насоса охлаждения, кВт (об/мин) 0,12
И много других станков.
