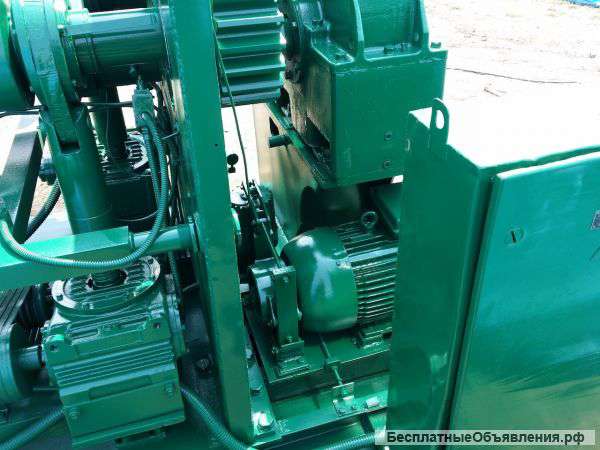

Вальцы ИБ2222 16х2000мм продам, Владивосток
ИБ2222 Машина листогибочная трехвалковая (вальцы) для гибки листового металла
Изготовителем является Славгородский завод кузнечно-прессового оборудования КПО.
Машина трехвалковая симметричная с механическим приводом. предназначена для гибки цилиндрических и конических обечаек из листового металла в холодном состоянии - до 16 миллиметров по толщине, а также для гибки сортового и фасонного проката, подгибки кромок листа на требуемый радиус гибки (при использовании дополнительного инструмента).
На машине производится свободная гибка листа, помещенного между верхним и боковым валками. При перемещении боковых валков вверх лист прогибается, и, проходя через зону деформации (под верхним валком), участки листа получают последовательную, равномерную по длине остаточную кривизну. Изменение радиуса гибки обеспечивается различным положением боковых валков по отношению к верхнему.
Гибка листа на малые радиусы ограничивается силой сцепления приводных валков с изгибаемым листом и производится за несколько последовательных пропусков (проходов).
При выходе кромки листа с ролика автоматического останова происходит Конструкцией машины предусмотрена установка боковых валков на поворотных рычагах, что позволяет производить подгибку кромок листа с одной его установки.
Ось поворотных рычагов установлена в стойках станины. Правая опора верхнего валка размещена на правой стойке, а левая поддерживается откидной опорой, при откидывании которой можно снять готовое изделие с верхнего валка. Кроме того, опора может перемещаться вниз. За счет получаемого наклона верхнего валка осуществляется гибка конических заготовок. Механизм регулировки боковых валков и механизм откидной опоры имеют индивидуальные приводы. Главный привод состоит из электродвигателя, клиноременной передачи и зубчатого редуктора.
При гибке сортового проката на верхний и боковые валки устанавливаются полукольца, соответствующие профилю сечения обрабатываемого проката.
Особенности конструкции машины
Верхний (нажимной) валок опирается одним концом на правую стойку, а другим на откидную опору, что позволяет снять обечайку с верхнего валка. Поворот откидной опоры — от индивидуального электродвигателя через предохранительную муфту, червячный редуктор и винтовую пару.
Для удержания нажимного валка в наклонном положении при снятии правой шарнирной опоры и для установки его в наклонное положение имеется нажимная колонка.
Боковые (нижние) приводные валки, совершающие прямое и обратное вращение, приводятся в движение от электродвигателя через двухступенчатый редуктор и открытую зубчатую передачу.
Конструктивная схема машины обеспечивает установку боковых валков на поворотных рычагах, что позволяет производить подгибку кромок листа с одной его установки.
Главный привод — от индивидуального электродвигателя. Через клиноременную передачу и червячный редуктор вращение передается ведущей шестерне, которая установлена на тихоходном валу редуктора.
Главный привод снабжен тормозным устройством (реле контроля скорости) для мгновенного останова электродвигателя.
Крайние положения боковых валков и откидной опоры ограничены конечными выключателями.
Привод перемещения боковых валков и привод наклона откидной опоры снабжены предохранительными муфтами, предотвращающими поломку машины при перегрузках.
Наибольшая толщина изгибаемого листа при бт = 250 МПа (25 кгс/мм?), мм 16
Наибольшая ширина изгибаемого листа, мм 2000
Максимальный угол при вершине конических обечаек, град 20
Скорость гибки, м/мин 7,7
Наименьший радиус гибки, мм 240
Диаметр верхнего валка, мм 270
Диаметр боковых валков, мм 260
Электродв (главного) привода вращения боковых валков, кВт 12,0
Электродв механизма наклона откидной опоры верхнего валка, кВт 1,1
Электродв регулировки высоты боковых валков, кВт 5,5
Электродв привода механизма съема изделий , кВт 1,5
Габарит (длина х ширина х высота), мм 4040 х 1490 х 1545
Масса, кг 7800
И много других станков
Изготовителем является Славгородский завод кузнечно-прессового оборудования КПО.
Машина трехвалковая симметричная с механическим приводом. предназначена для гибки цилиндрических и конических обечаек из листового металла в холодном состоянии - до 16 миллиметров по толщине, а также для гибки сортового и фасонного проката, подгибки кромок листа на требуемый радиус гибки (при использовании дополнительного инструмента).
На машине производится свободная гибка листа, помещенного между верхним и боковым валками. При перемещении боковых валков вверх лист прогибается, и, проходя через зону деформации (под верхним валком), участки листа получают последовательную, равномерную по длине остаточную кривизну. Изменение радиуса гибки обеспечивается различным положением боковых валков по отношению к верхнему.
Гибка листа на малые радиусы ограничивается силой сцепления приводных валков с изгибаемым листом и производится за несколько последовательных пропусков (проходов).
При выходе кромки листа с ролика автоматического останова происходит Конструкцией машины предусмотрена установка боковых валков на поворотных рычагах, что позволяет производить подгибку кромок листа с одной его установки.
Ось поворотных рычагов установлена в стойках станины. Правая опора верхнего валка размещена на правой стойке, а левая поддерживается откидной опорой, при откидывании которой можно снять готовое изделие с верхнего валка. Кроме того, опора может перемещаться вниз. За счет получаемого наклона верхнего валка осуществляется гибка конических заготовок. Механизм регулировки боковых валков и механизм откидной опоры имеют индивидуальные приводы. Главный привод состоит из электродвигателя, клиноременной передачи и зубчатого редуктора.
При гибке сортового проката на верхний и боковые валки устанавливаются полукольца, соответствующие профилю сечения обрабатываемого проката.
Особенности конструкции машины
Верхний (нажимной) валок опирается одним концом на правую стойку, а другим на откидную опору, что позволяет снять обечайку с верхнего валка. Поворот откидной опоры — от индивидуального электродвигателя через предохранительную муфту, червячный редуктор и винтовую пару.
Для удержания нажимного валка в наклонном положении при снятии правой шарнирной опоры и для установки его в наклонное положение имеется нажимная колонка.
Боковые (нижние) приводные валки, совершающие прямое и обратное вращение, приводятся в движение от электродвигателя через двухступенчатый редуктор и открытую зубчатую передачу.
Конструктивная схема машины обеспечивает установку боковых валков на поворотных рычагах, что позволяет производить подгибку кромок листа с одной его установки.
Главный привод — от индивидуального электродвигателя. Через клиноременную передачу и червячный редуктор вращение передается ведущей шестерне, которая установлена на тихоходном валу редуктора.
Главный привод снабжен тормозным устройством (реле контроля скорости) для мгновенного останова электродвигателя.
Крайние положения боковых валков и откидной опоры ограничены конечными выключателями.
Привод перемещения боковых валков и привод наклона откидной опоры снабжены предохранительными муфтами, предотвращающими поломку машины при перегрузках.
Наибольшая толщина изгибаемого листа при бт = 250 МПа (25 кгс/мм?), мм 16
Наибольшая ширина изгибаемого листа, мм 2000
Максимальный угол при вершине конических обечаек, град 20
Скорость гибки, м/мин 7,7
Наименьший радиус гибки, мм 240
Диаметр верхнего валка, мм 270
Диаметр боковых валков, мм 260
Электродв (главного) привода вращения боковых валков, кВт 12,0
Электродв механизма наклона откидной опоры верхнего валка, кВт 1,1
Электродв регулировки высоты боковых валков, кВт 5,5
Электродв привода механизма съема изделий , кВт 1,5
Габарит (длина х ширина х высота), мм 4040 х 1490 х 1545
Масса, кг 7800
И много других станков
