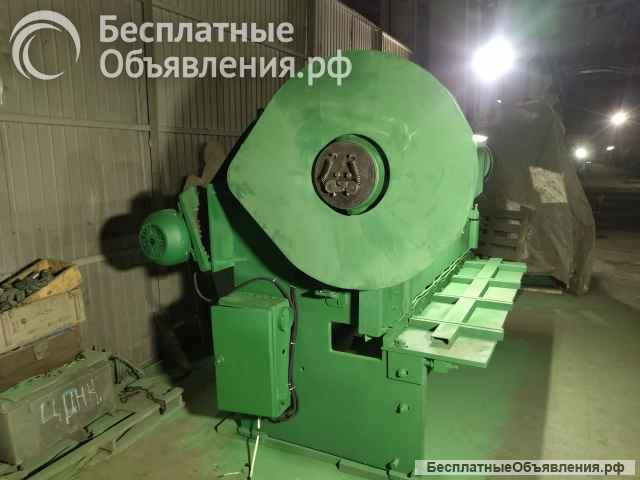

Ножницы кривошипные гильотинные НГ474 рубит 4х2000мм Владивосток

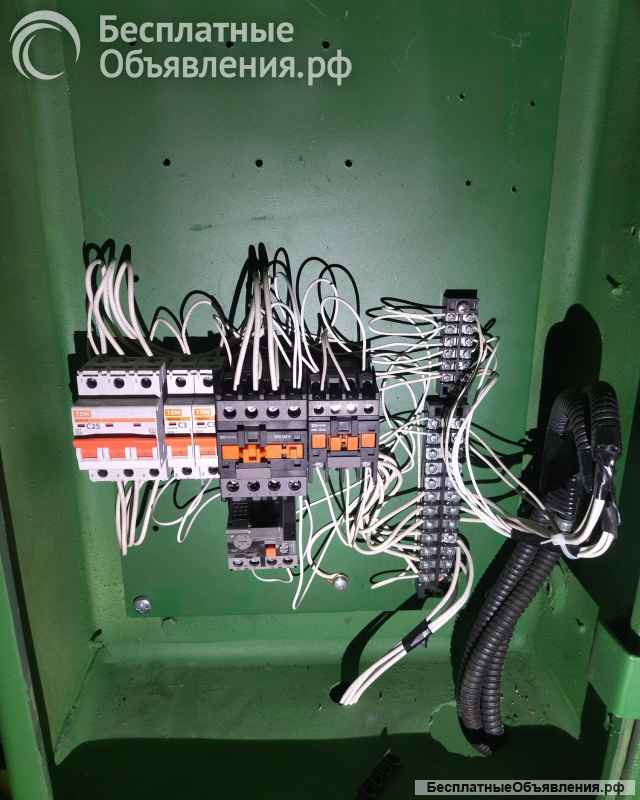

НГ474 Ножницы гильотинные , в хорошем рабочем состоянии, проведена ревизия, Новая электрика, продаю с проверкой в работе
НГ474 Ножницы гильотинные для обработки листового металла, продам.
Ножницы кривошипные гильотинные НГ474 с наклонным ножом предназначены для прямой, продольной и поперечной резки листового металла с пределом прочности (временное сопротивление) ? BP = 500 МПа (50 кг/мм2). Основные параметры машины НГ 474:
Наибольшие размеры разрезаемого металла - 4 х 2000 мм
Предел прочности (временное сопротивление) металла ? BP, не более - 500 МПа (50 кг/мм2)
Максимальное усилие реза - 200 кН (20 тс)
Частота ходов ножа, не менее - 40 мин-1
Ход ножа - 80 мм
Угол наклона подвижного ножа - 1°30'
Мощность привода - 7 кВт
Вес машины полный - 4,5 т
Особенности конструкции гильотинных ножниц НГ474

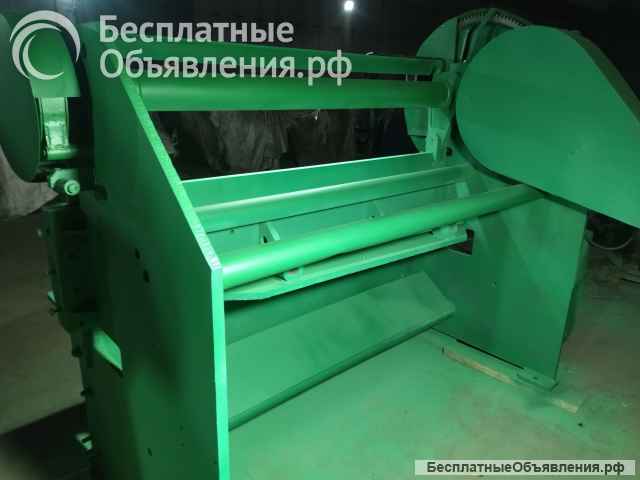

Ножницы состоят из станины, ножевой и прижимной балок, привода, валов приводных, муфты включения, заднего упора, тормозов, ограждения, системы электрооборудования и смазки, решетки защитной.
Станина ножниц сварная, состоит из двух стоек, связанных между собой уголками. В передней части станины смонтирован стол, который может перемещаться для регулирования зазора между ножами.
Привод ножниц от индивидуального электродвигателя через клиноременную и одноступенчатую зубчатую передачи.
Муфта включения ножниц с двумя поворотными шпонками, тормоз ленточный, периодического действия. Периодичность торможения достигается за счет эксцентричного расположения шкива по отношению к оси коленчатого вала. Это торможение происходит тогда, когда ножевая балка находится в верхнем положении, чем устраняется ее забегание под действием сил инерции.
Ножевая балка Усилие на ножевую балку от коленчатого вала передается двумя шатунами.
Прижимная балка прижимает разрезаемый материал к столу ножниц собственным весом и пружинами. Движение прижимной балки согласовано с движением ножевой балки.
Для безопасной работы на ножницах предусмотрена защитная решетка.
Технические характеристики гильотинных ножниц НГ-474
Наименование параметра НГ-474
Основные параметры ножниц
Наибольшая толщина разрезаемого листа при ?вр 50 кг/мм 2 (?вр = 500МПа), мм 4
Наибольшая длина разрезаемых листов в мм, мм 2000
Число ходов ножа в минуту не менее 40
Ход ножа, мм 80
Максимальное усилие реза, тс 20
Угол наклона подвижного ножа в градусах 1°30'
Ширина отрезаемого листа по заднему упору, мм 500
Число режущих кромок ножа 4
Расстояние между стойками в свету, мм 2250
Расстояние от уровня пола до плоскости нижнего ножа, мм 800
Расстояние от кромки неподвижного ножа до станины (вылет), мм 600
Количество прижимов 1
Ход прижима, мм 10
Усилие прижима, кг 700
Нормы точности
Зазор между поверхностями скольжения ножей балки и направляющими стойками, мм 0,1..0,2
Зазор между поверхностями скольжения прижима и направляющими, мм 0,1..0,3
Зазор между верхними и нижними ножами, мм 0,08..0,35
Электродвигатель, кВт 7
Габарит ножниц (длина х ширина х высота), мм 2900 х 1970 х 2175
Масса ножниц, кг 4500
И много других станков.
НГ474 Ножницы гильотинные для обработки листового металла, продам.
Ножницы кривошипные гильотинные НГ474 с наклонным ножом предназначены для прямой, продольной и поперечной резки листового металла с пределом прочности (временное сопротивление) ? BP = 500 МПа (50 кг/мм2). Основные параметры машины НГ 474:
Наибольшие размеры разрезаемого металла - 4 х 2000 мм
Предел прочности (временное сопротивление) металла ? BP, не более - 500 МПа (50 кг/мм2)
Максимальное усилие реза - 200 кН (20 тс)
Частота ходов ножа, не менее - 40 мин-1
Ход ножа - 80 мм
Угол наклона подвижного ножа - 1°30'
Мощность привода - 7 кВт
Вес машины полный - 4,5 т
Особенности конструкции гильотинных ножниц НГ474
Ножницы состоят из станины, ножевой и прижимной балок, привода, валов приводных, муфты включения, заднего упора, тормозов, ограждения, системы электрооборудования и смазки, решетки защитной.
Станина ножниц сварная, состоит из двух стоек, связанных между собой уголками. В передней части станины смонтирован стол, который может перемещаться для регулирования зазора между ножами.
Привод ножниц от индивидуального электродвигателя через клиноременную и одноступенчатую зубчатую передачи.
Муфта включения ножниц с двумя поворотными шпонками, тормоз ленточный, периодического действия. Периодичность торможения достигается за счет эксцентричного расположения шкива по отношению к оси коленчатого вала. Это торможение происходит тогда, когда ножевая балка находится в верхнем положении, чем устраняется ее забегание под действием сил инерции.
Ножевая балка Усилие на ножевую балку от коленчатого вала передается двумя шатунами.
Прижимная балка прижимает разрезаемый материал к столу ножниц собственным весом и пружинами. Движение прижимной балки согласовано с движением ножевой балки.
Для безопасной работы на ножницах предусмотрена защитная решетка.
Технические характеристики гильотинных ножниц НГ-474
Наименование параметра НГ-474
Основные параметры ножниц
Наибольшая толщина разрезаемого листа при ?вр 50 кг/мм 2 (?вр = 500МПа), мм 4
Наибольшая длина разрезаемых листов в мм, мм 2000
Число ходов ножа в минуту не менее 40
Ход ножа, мм 80
Максимальное усилие реза, тс 20
Угол наклона подвижного ножа в градусах 1°30'
Ширина отрезаемого листа по заднему упору, мм 500
Число режущих кромок ножа 4
Расстояние между стойками в свету, мм 2250
Расстояние от уровня пола до плоскости нижнего ножа, мм 800
Расстояние от кромки неподвижного ножа до станины (вылет), мм 600
Количество прижимов 1
Ход прижима, мм 10
Усилие прижима, кг 700
Нормы точности
Зазор между поверхностями скольжения ножей балки и направляющими стойками, мм 0,1..0,2
Зазор между поверхностями скольжения прижима и направляющими, мм 0,1..0,3
Зазор между верхними и нижними ножами, мм 0,08..0,35
Электродвигатель, кВт 7
Габарит ножниц (длина х ширина х высота), мм 2900 х 1970 х 2175
Масса ножниц, кг 4500
И много других станков.
| Город: |
Владивосток
|
| Тип: | Продаю |
| Автор: |
|
На сайте с 29.11.2015
|
|
| Дата: | 04.10.2025 07:28 |
| Номер: | 2670030 |
