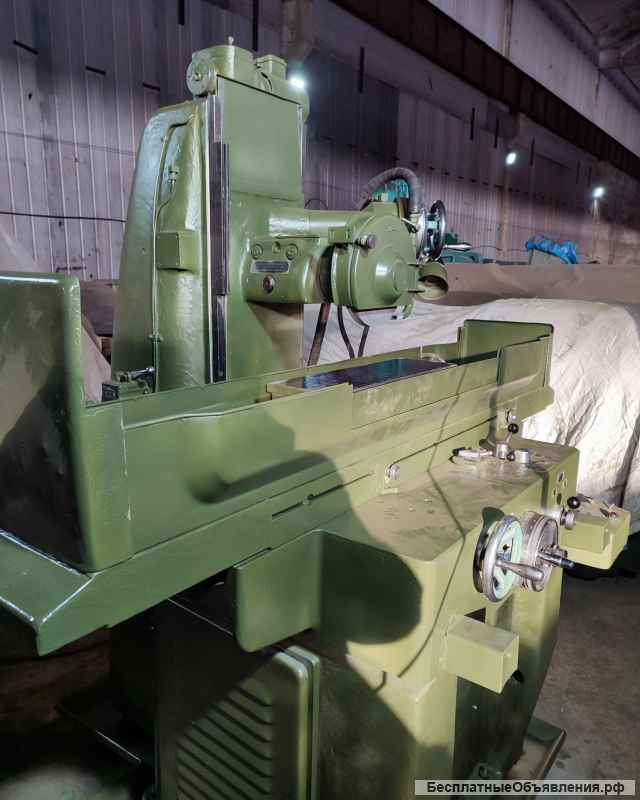

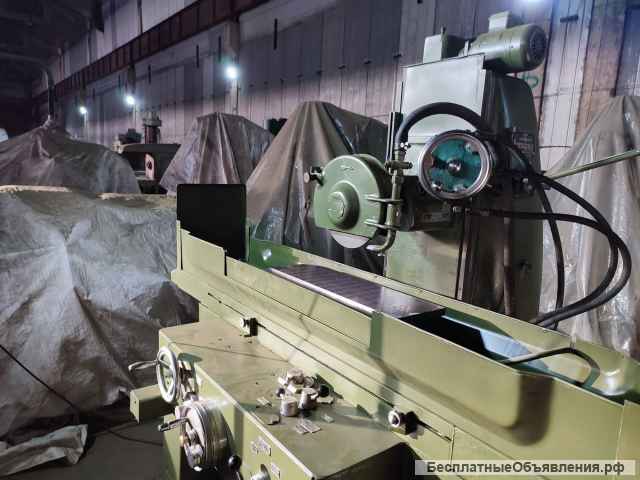

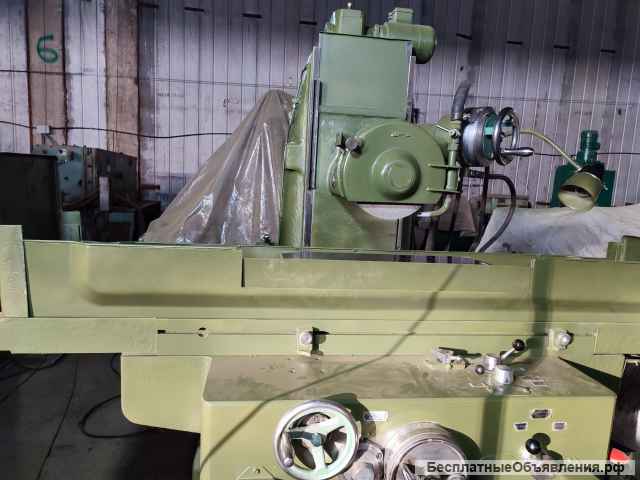

Станок 3Г71 шлифовальный универсальный продам, Владивосток
Станки в хорошем рабочем состоянии, проведена ревизия, продаю с проверкой в работе.
Станок плоскошлифовальный горизонтальный универсальный 3Г71 предназначен для шлифования поверхностей обрабатываемых деталей периферией круга. В определенных границах возможна обработка поверхностей, расположенных под углом 90° к зеркалу стола.
С применением различных приспособлений возможно профильное шлифование различных деталей. Точность профиля при этом зависит от метода заправки профиля круга и от применяемого приспособления для крепления деталей.
Станок комплектуется стандартной электромагнитной плитой.
Класс точности станка В. Шероховатость обработанной поверхности V 10.
Устройство и работа станка модели 3Г71 и его основных узлов
На станине в поперечном направлении по двум V-образным направляющим качения перемещается крестовый суппорт.
По направляющим крестового суппорта плоской и V-образной в продольном направлении перемещается стол. Стол получает перемещение от гидроцилиндра, закрепленного между направляющими крестового суппорта.
Внутри крестового суппорта в его нижней части закреплены узлы: механизм поперечной подачи, механизм продольного перемещения стола, механизм продольного реверса стола, механизм поперечного реверса стола, распределительная панель, гидропанель ВШПГ-35.
С задней стороны на станине устанавливается колонна, по вертикальным направляющим качения которой перемещается шлифовальная головка.
Внутри станины установлен гидроагрегат, обслуживание которого производится через левую дверку станины.
С правой стороны рядом со станком устанавливается бак охлаждения.
Класс точности по ГОСТ 8-82 В
Наибольшие размеры обрабатываемых изделий (длина х ширина х высота), мм 630 х 200 х 320
Расстояние от оси шпинделя до зеркала стола, мм 80...445
Рабочий стол станка
Размеры рабочей поверхности стола (длина х ширина), мм 630 х 200
Продольное перемещение стола, мм 710
Скорость продольного перемещения стола, м/мин 5 ... 20
Перемещение стола за один оборот маховика механизма продольного перемещения, мм 15,3
Механизм поперечной подачи стола
Перемещение стола поперечное, мм 235
Цена деления лимба маховика поперечного перемещения стола, мм 0,05
Цена деления лимба микрометрической подачи поперечного перемещения стола, мм 0,01
Автоматическая поперечная подача на каждый ход стола, мм 0,3...4,2
Шлифовальная головка
Наибольшее вертикальное перемещение шлифовальной головки, мм 365
Скорость ускоренного вертикального перемещения шлифовальной головки, м/мин 0,27
Размеры шлифовального круга, мм 250 х 32 х 76
Число оборотов шлифовального круга в минуту 2740
Шлифовальная бабка
Цена деления лимба маховика вертикального перемещения, мм 0,001
Автоматическая подача вертикального перемещения (ступенчатая с шагом 0,005), мм 0,005...0,
Электродвигатель привода шпинделя, кВт/ об/мин 2,2/ 2860
Электродвигатель гидропривода, кВт/ об/мин 1,1/ 930
Электродвигатель ускоренного перемещения шлифовальной головки, кВт/ об/мин 0,18/ 1400
Электродвигатель насоса охлаждения, кВт/ об/мин 0,125/ 2800
Электродвигатель магнитного сепаратора, кВт/ об/мин 0,08/ 1390
Общая установленная мощность всех электродвигателей, кВт 3,685
Габарит (длина х ширина х высота), мм 1870 х 1550 x 1980
Масса , кг 2000
И много других станков
