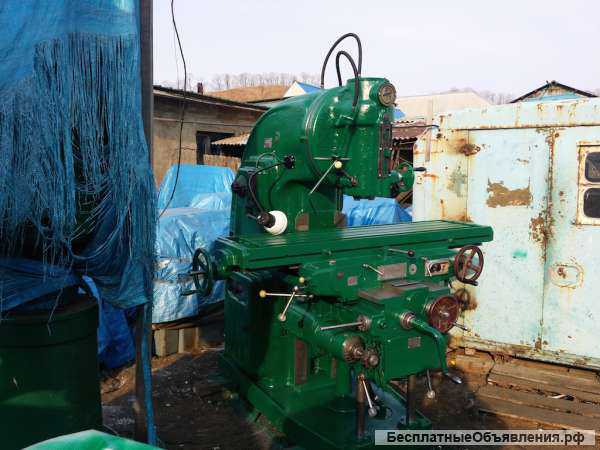

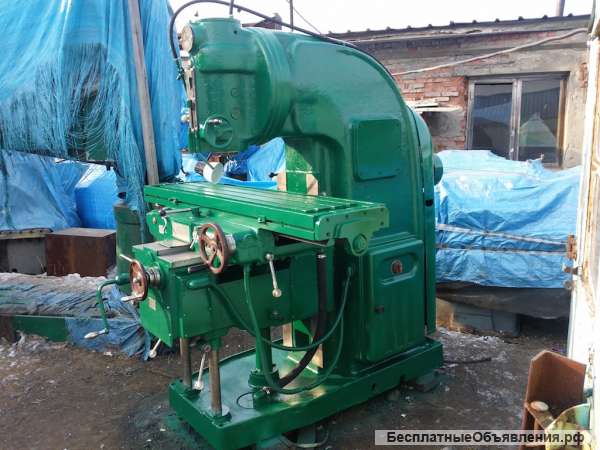

6М13П станок консольное-фрезерный вертикальный, продам Владивосток
6М13П станок консольно-фрезерный вертикальный с поворотной шпиндельный головкой, обладает высокой точностью и жесткостью.
Станки предназначены для фрезерования всевозможных деталей из стали, чугуна и цветных металлов торцевыми, цилиндрическими, концевыми, радиусными фрезами в условиях индивидуального и серийного производства.
На станках можно обрабатывать вертикальные и горизонтальные плоскости, пазы, углы, нарезать зубчатые колеса и прочее.
Фрезерование зубчатых колес, разверток, спиралей, контура кулачков и прочих деталей, требующих периодического или непрерывного поворота вокруг своей оси, производятся на данных станках о применением делительной головки или накладного круглого стола.
Благодаря наличию механизма выборки люфта в винтовой паре продольной подачи стола, на станке можно производить встречное и попутное фрезерование, как в простых режимах, так и в режимах с автоматическими циклами.
Наиболее эффективное использование станка достигается при обработке деталей методом скоростного фрезерования.
Класс точности станков Н.
Технические характеристики консольного фрезерного станка 6М13П
Размеры поверхности стола, мм 1600 х 400
Расстояние от торца шпинделя до стола, мм 30..500
Расстояние от оси шпинделя до вертикальных направляющих станины (вылет), мм 450
Рабочий стол
Наибольший продольный ход стола от руки (X), мм 800
Наибольший поперечный ход стола от руки (Y), мм 320
Наибольший вертикальный ход стола от руки (Z), мм 420
Пределы продольных и поперечных подач стола (X. Y), мм/мин 25..1250
Пределы вертикальных подач стола (Z), мм/мин 8,3..416,6
Количество подач продольных/ поперечных/ вертикальных 18
Скорость быстрых перемещений X, Y/ Z поперечных, м/мин 3/ 1
Шпиндель
Мощность привода главного движения, кВт 10
Частота вращения шпинделя, об/мин 31,5..1600
Количество скоростей шпинделя 18
Перемещение пиноли шпинделя, мм 85
Перемещение пиноли шпинделя на одно деление лимба, мм 0,05
Конус фрезерного шпинделя по ГОСТ 836-62 3
Конец шпинделя ГОСТ 24644-81, ряд 4, исполнение 6
Отверстие фрезерного шпинделя, мм 29
Поворот шпиндельной головки вправо и влево, град ±45
Механика станка
Выключающие упоры подачи (продольной, поперечной, вертикальной) Есть
Блокировка ручной и механической подач (продольной, поперечной, вертикальной) Есть
Блокировка раздельного включения подач Есть
Торможение шпинделя Есть
Предохранительная муфта от перегрузок Есть
Автоматическая прерывистая подача Есть
Электрооборудование, привод
Количество электродвигателей на станке 3
Электродвигатель привода главного движения, кВт 10
Электродвигатель привода подач, кВт 3
Электродвигатель насоса охлаждающей жидкости, кВт 0,125
Суммарная мощность всех электродвигателей, кВт 13,125
Габарит и масса станка
Габариты станка (длина ширина высота), мм 2565 х 2135 х 2235
Масса станка, кг 3120
И много других станков.
Станки предназначены для фрезерования всевозможных деталей из стали, чугуна и цветных металлов торцевыми, цилиндрическими, концевыми, радиусными фрезами в условиях индивидуального и серийного производства.
На станках можно обрабатывать вертикальные и горизонтальные плоскости, пазы, углы, нарезать зубчатые колеса и прочее.
Фрезерование зубчатых колес, разверток, спиралей, контура кулачков и прочих деталей, требующих периодического или непрерывного поворота вокруг своей оси, производятся на данных станках о применением делительной головки или накладного круглого стола.
Благодаря наличию механизма выборки люфта в винтовой паре продольной подачи стола, на станке можно производить встречное и попутное фрезерование, как в простых режимах, так и в режимах с автоматическими циклами.
Наиболее эффективное использование станка достигается при обработке деталей методом скоростного фрезерования.
Класс точности станков Н.
Технические характеристики консольного фрезерного станка 6М13П
Размеры поверхности стола, мм 1600 х 400
Расстояние от торца шпинделя до стола, мм 30..500
Расстояние от оси шпинделя до вертикальных направляющих станины (вылет), мм 450
Рабочий стол
Наибольший продольный ход стола от руки (X), мм 800
Наибольший поперечный ход стола от руки (Y), мм 320
Наибольший вертикальный ход стола от руки (Z), мм 420
Пределы продольных и поперечных подач стола (X. Y), мм/мин 25..1250
Пределы вертикальных подач стола (Z), мм/мин 8,3..416,6
Количество подач продольных/ поперечных/ вертикальных 18
Скорость быстрых перемещений X, Y/ Z поперечных, м/мин 3/ 1
Шпиндель
Мощность привода главного движения, кВт 10
Частота вращения шпинделя, об/мин 31,5..1600
Количество скоростей шпинделя 18
Перемещение пиноли шпинделя, мм 85
Перемещение пиноли шпинделя на одно деление лимба, мм 0,05
Конус фрезерного шпинделя по ГОСТ 836-62 3
Конец шпинделя ГОСТ 24644-81, ряд 4, исполнение 6
Отверстие фрезерного шпинделя, мм 29
Поворот шпиндельной головки вправо и влево, град ±45
Механика станка
Выключающие упоры подачи (продольной, поперечной, вертикальной) Есть
Блокировка ручной и механической подач (продольной, поперечной, вертикальной) Есть
Блокировка раздельного включения подач Есть
Торможение шпинделя Есть
Предохранительная муфта от перегрузок Есть
Автоматическая прерывистая подача Есть
Электрооборудование, привод
Количество электродвигателей на станке 3
Электродвигатель привода главного движения, кВт 10
Электродвигатель привода подач, кВт 3
Электродвигатель насоса охлаждающей жидкости, кВт 0,125
Суммарная мощность всех электродвигателей, кВт 13,125
Габарит и масса станка
Габариты станка (длина ширина высота), мм 2565 х 2135 х 2235
Масса станка, кг 3120
И много других станков.
